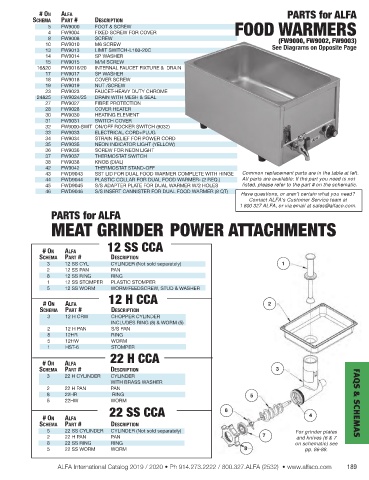

Page 195 - Alfa International 2023 Catalog
P. 195
# on AlfA PARTS for ALFA
SchemA PArt # DeScriPtion
5 FW9000 FOOT & SCREW FOOD WARMERS
4 FW9004 FIXED SCREW FOR COVER
8 FW9008 SCREW (FW9000, FW9002, FW9003)
10 FW9010 M6 SCREW See Diagrams on Opposite Page
13 FW9013 LIMIT SWITCH-L160-20C
14 FW9014 SP WASHER
15 FW9015 M/M SCREW
16&20 FW9016/20 INTERNAL FAUCET FIXTURE & DRAIN
17 FW9017 SP WASHER
18 FW9018 COVER SCREW
19 FW9019 NUT /SCREW
23 FW9023 FAUCET-HEAVY DUTY CHROME
24&25 FW9024/25 DRAIN WITH MESH & SEAL
27 FW9027 FIBRE PROTECTION
28 FW9028 COVER HEATER
30 FW9030 HEATING ELEMENT
31 FW9031 SWITCH COVER
32 FW9000-SWIT ON/OFF ROCKER SWITCH (9032)
33 FW9033 ELECTRICAL CORD+PLUG
34 FW9034 STRAIN RELIEF FOR POWER CORD
35 FW9035 NEON INDICATOR LIGHT (YELLOW)
36 FW9036 SCREW FOR NEON LIGHT
37 FW9037 THERMOSTAT SWITCH
38 FW9038 KNOB (DIAL)
42 FW9042 THERMOSTAT STAND-OFF
43 FWD9043 SST LID FOR DUAL FOOD WARMER COMPLETE WITH HINGE Common replacement parts are in the table at left.
44 FWD9044 PLASTIC COLLAR FOR DUAL FOOD WARMER- (2 REQ.) All parts are available: If the part you need is not
45 FWD9045 S/S ADAPTER PLATE FOR DUAL WARMER W/2 HOLES listed, please refer to the part # on the schematic.
46 FWD9046 S/S INSERT CANNISTER FOR DUAL FOOD WARMER (8 QT) Have questions, or aren't certain what you need?
Contact ALFA's Customer Service team at
1 800 327 ALFA, or via email at sales@alfaco.com.
PARTS for ALFA
MEAT GRINDER POWER ATTACHMENTS
# on AlfA 12 SS CCA
SchemA PArt # DeScriPtion
3 12 SS CYL CYLINDER (Not sold separately) 1
2 12 SS PAN PAN
8 12 SS RING RING
1 12 SS STOMPER PLASTIC STOMPER
5 12 SS WORM WORM/FEEDSCREW, STUD & WASHER
12 H CCA
# on AlfA 2
SchemA PArt # DeScriPtion
3 12 H CRW CHOPPER CYLINDER
INCLUDES RING (8) & WORM (5)
2 12 H PAN S/S PAN
8 12HR RING
5 12HW WORM
1 HST-6 STOMPER
22 H CCA
# on AlfA
SchemA PArt # DeScriPtion 3
3 22 H CYLINDER CYLINDER
WITH BRASS WASHER
2 22 H PAN PAN
8 22HR RING 5
5 22HW WORM FAQS & SCHEMAS
22 SS CCA 6
# on AlfA 4
SchemA PArt # DeScriPtion
5 22 SS CYLINDER CYLINDER (Not sold separately) For grinder plates
2 22 H PAN PAN 7 and knives (6 & 7
8 22 SS RING RING on schematic) see
5 22 SS WORM WORM 8 pp. 86-88.
ALFA International Catalog 2019 / 2020 • Ph 914.273.2222 / 800.327.ALFA (2532) • www.alfaco.com 189
